设置图表联动

1. 概述

1.1 应用场景

在仪表板中，我们希望在查看某个图表时，能通过点击某个区域的字段，仪表板中和这个图表相关的其他图表内容显示出相关数据。

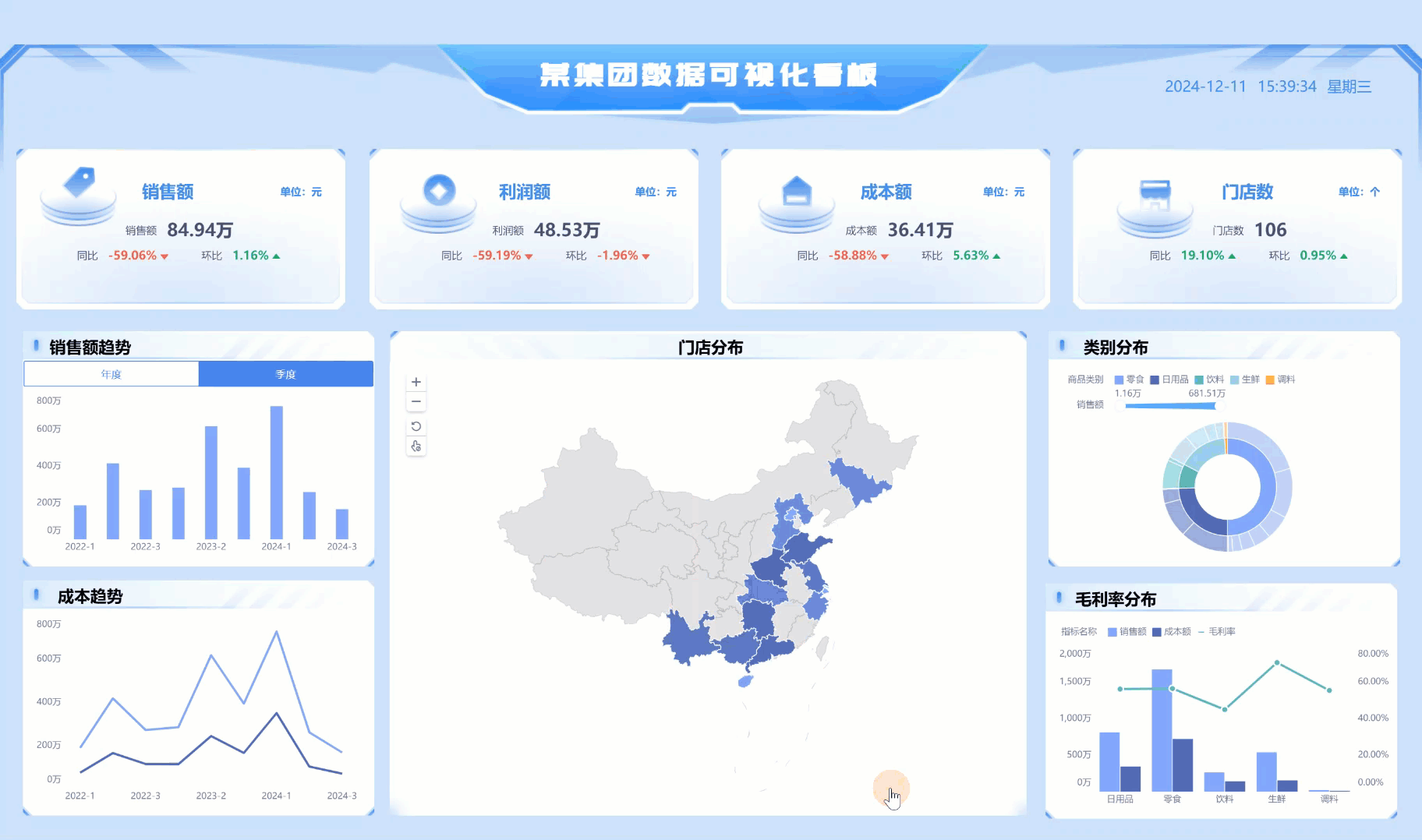

例如，点击某一个品类，其余组件中会自动联动出该品类相关的门店数据、销售额数据等，如下图所示：

1.2 功能简介

父子表：用表 A 制作表 B ，即表 A 为父表，表 B 为子表。

联动场景一：

用表 A 制作表 B，表 A、B 都制作图表，表 B 的图表可以联动表 A 的图表。详情参见第 2 节示例。

联动场景二：

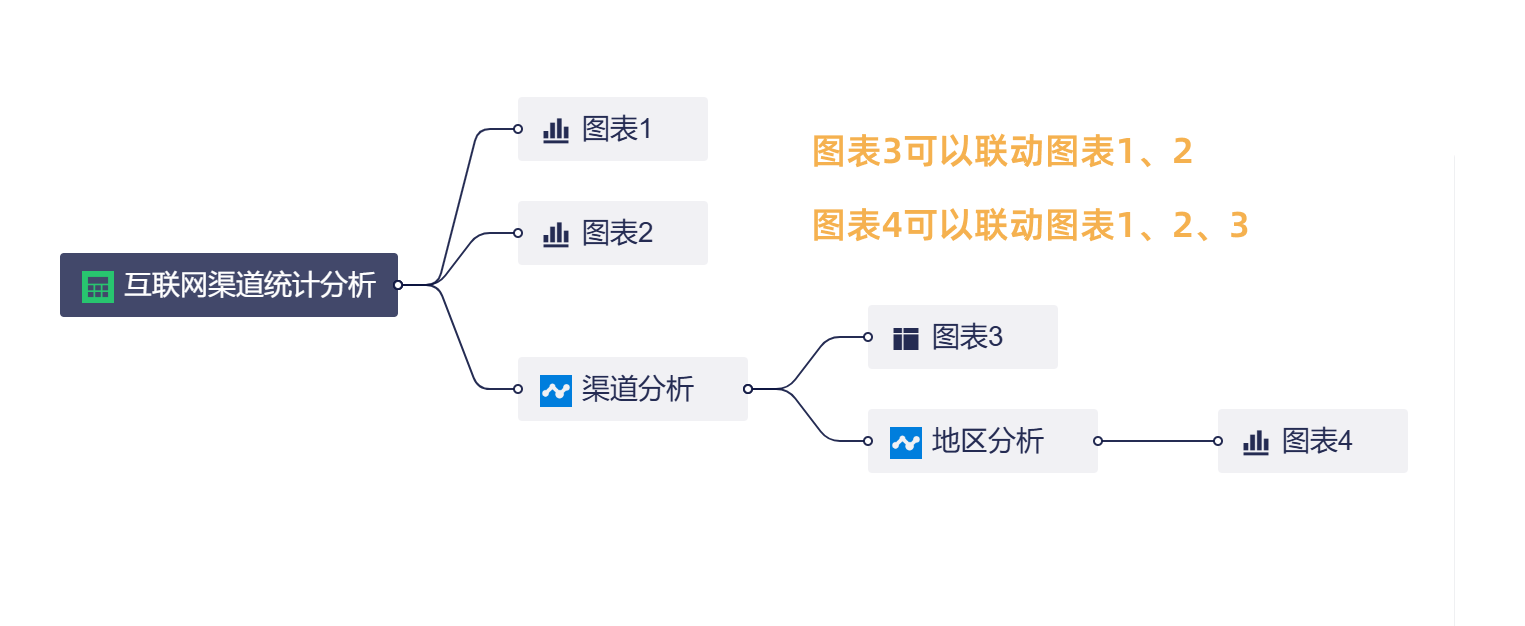

在分析表中，一个图表可以联动的图表有两种类型：

满足以上两种场景，可以实现默认联动的效果。如不需要联动效果，可以取消联动设置。

2. 联动场景一

示例数据：会员分析.xlsx

2.1 制作父表及其图表

1）下载示例数据并上传到产品中，将数据添加到项目中。点击「创建分析表」，如下图所示：

2）给这个分析表修改一下名称，命名为「父表」。如下图所示：

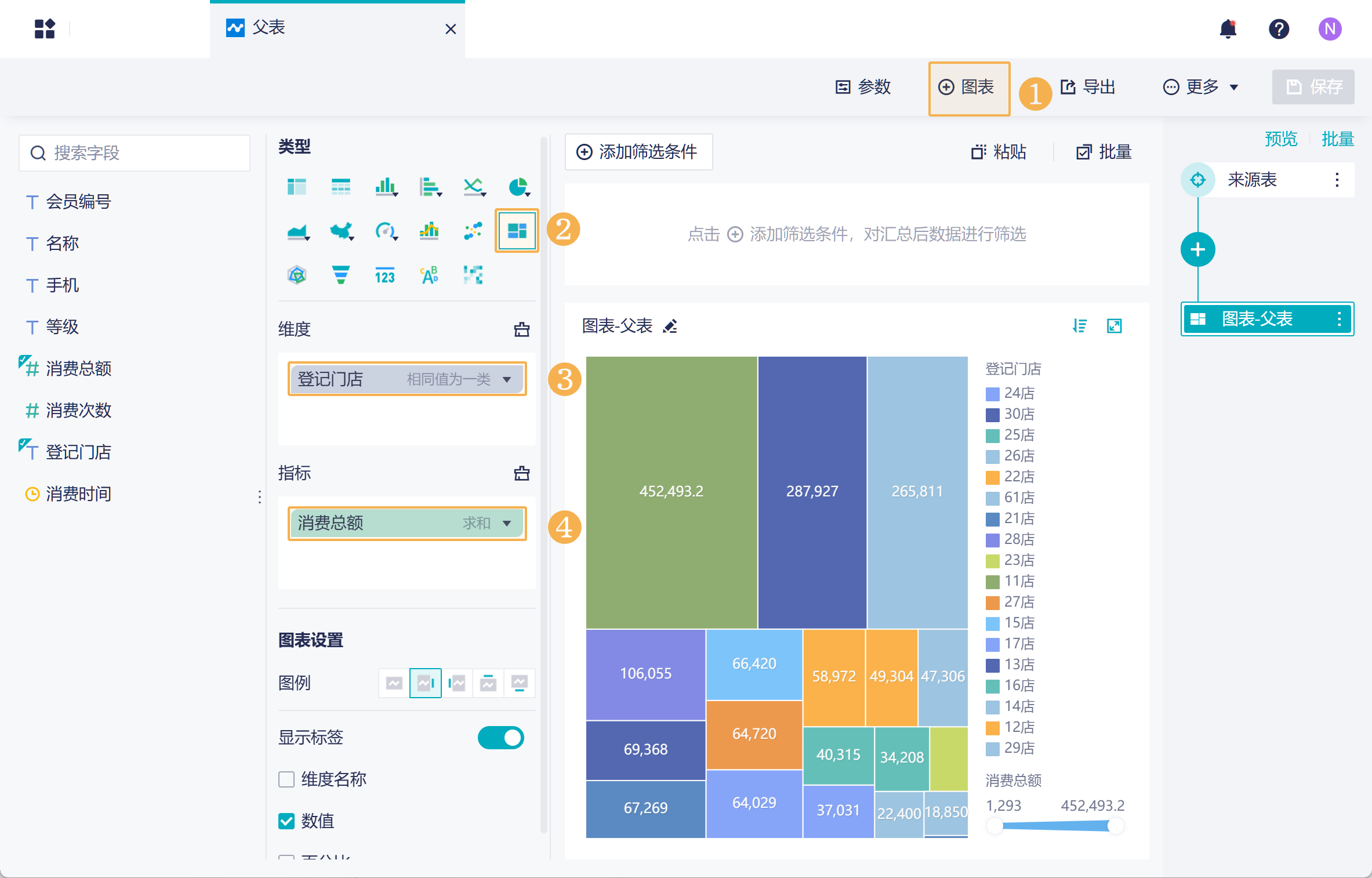

3）点击「+图表」，选择制作一张矩形树图，展示每个门店的消费情况。如下图所示：

2.2 制作子表及其图表

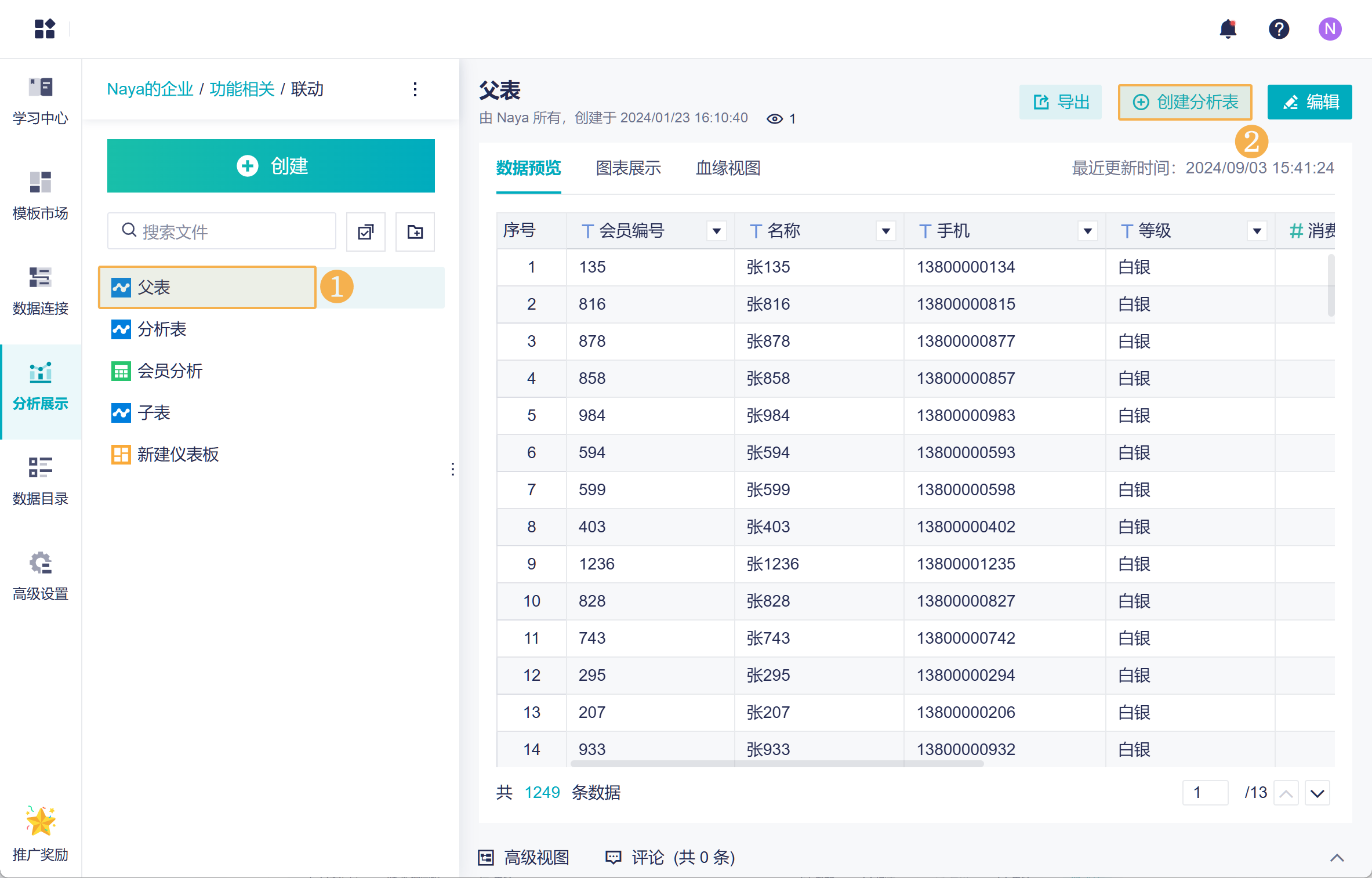

1）基于父表再创建一张分析表。如下图所示：

2）将分析表名称更改为「子表」。如下图所示：

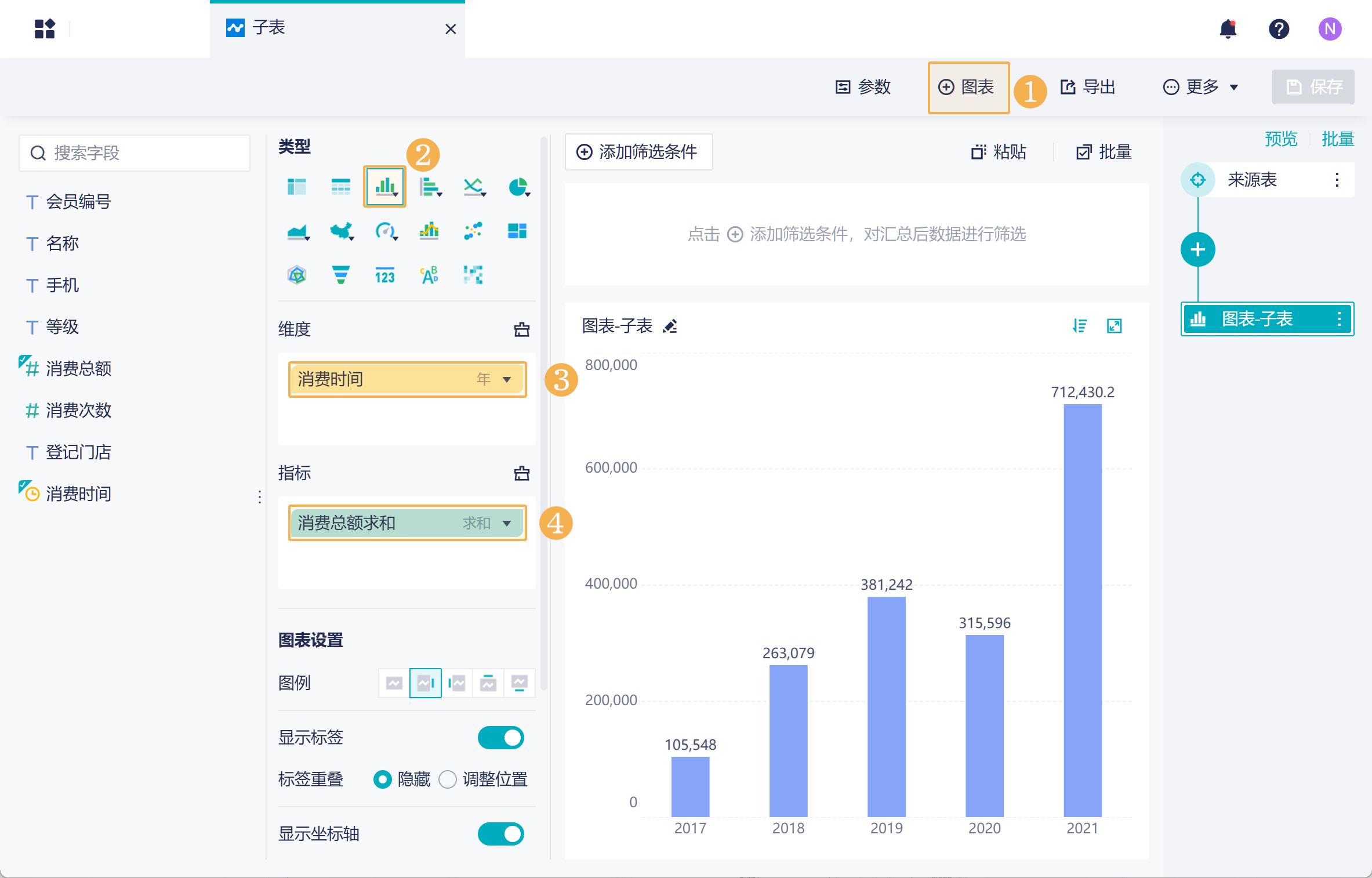

3）选择制作一张柱形图，将「消费时间」按「年」分组，展示每年的消费额。如下图所示：

2.3 效果展示

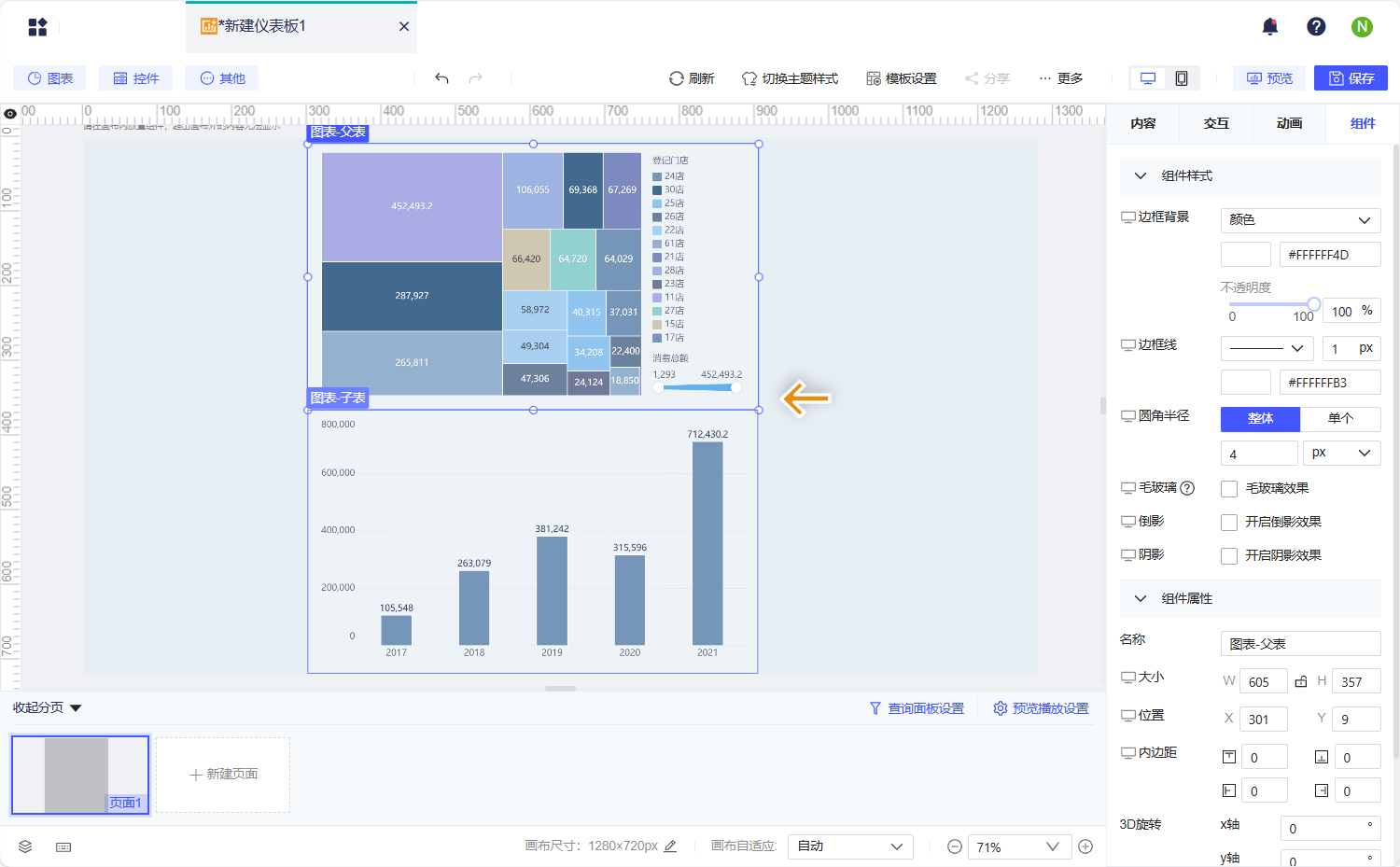

1）创建一张仪表板，将父表和子表的图表都拖入仪表板中。如下图所示：

2）子表的图表是可以联动父表的图表的，点击 2019 年的柱子，那么就可以联动展示出 2019 年每个店铺的消费额。如下图所示：

3. 联动场景二

3.1 创建分析表

示例数据：会员分析.xlsx

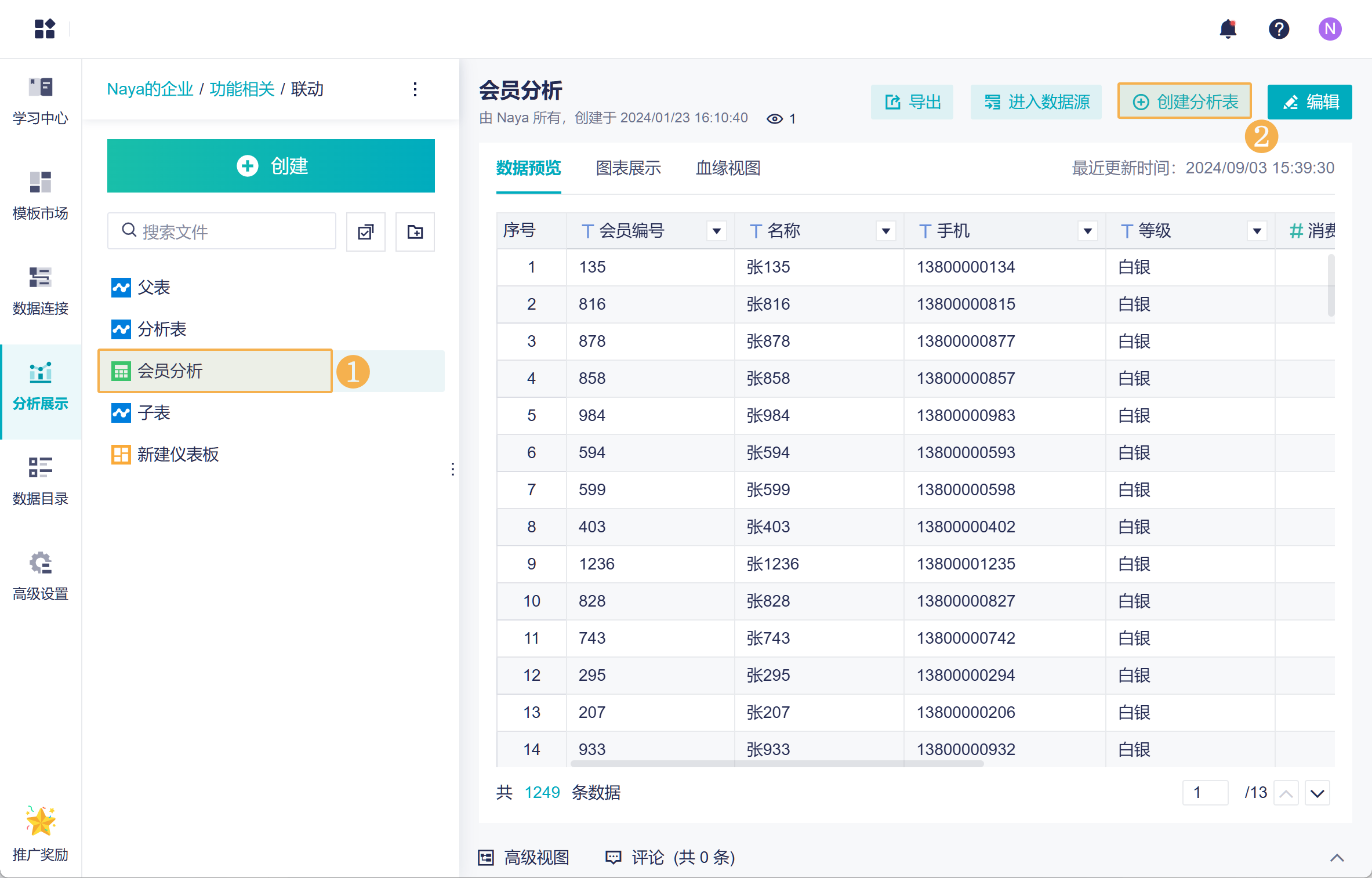

1）下载示例数据并上传到产品中，将数据添加到项目中。点击「创建分析表」，如下图所示：

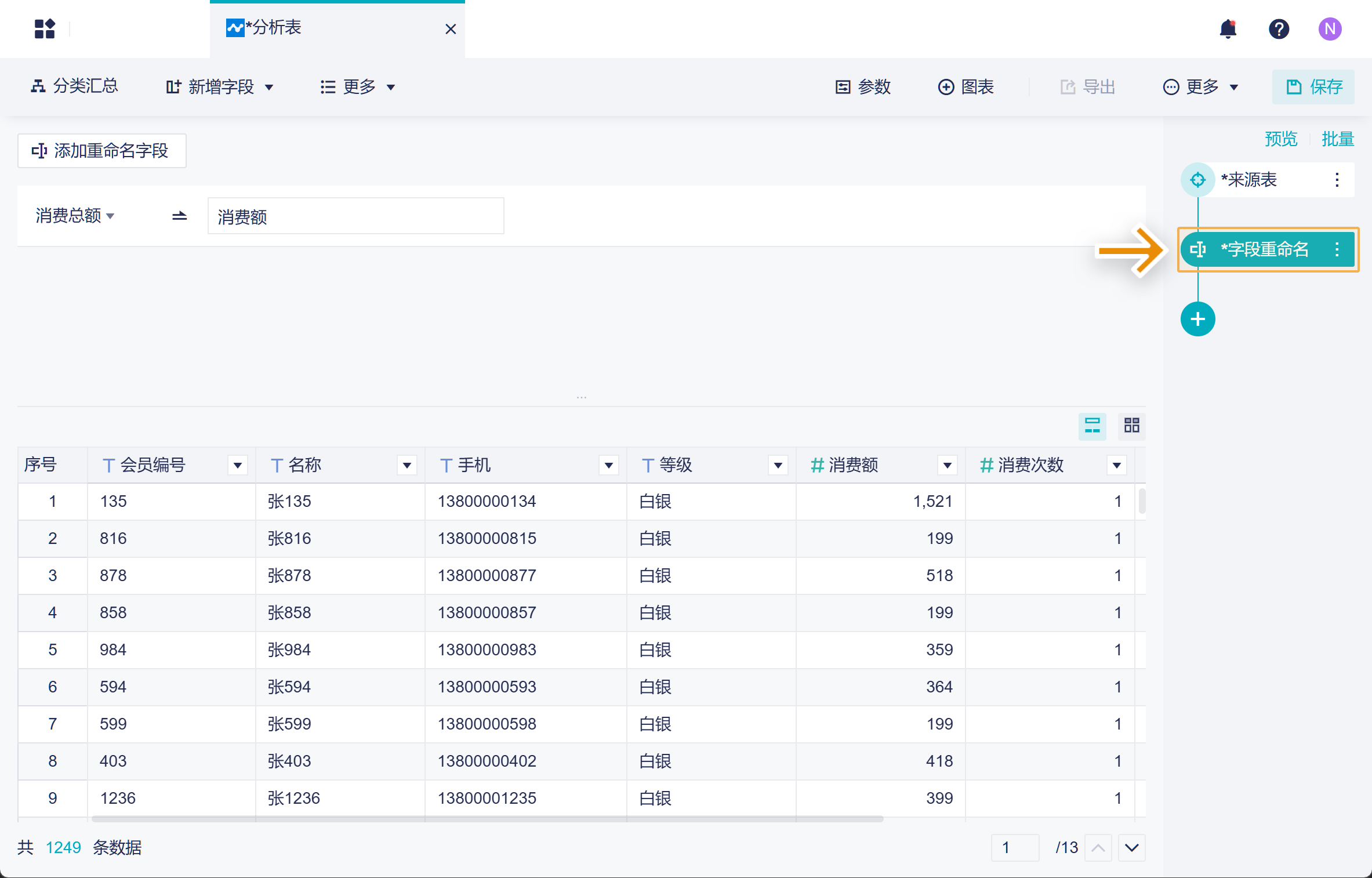

2）这里随便添加一个分析步骤，如下图所示：

3.2 创建图表

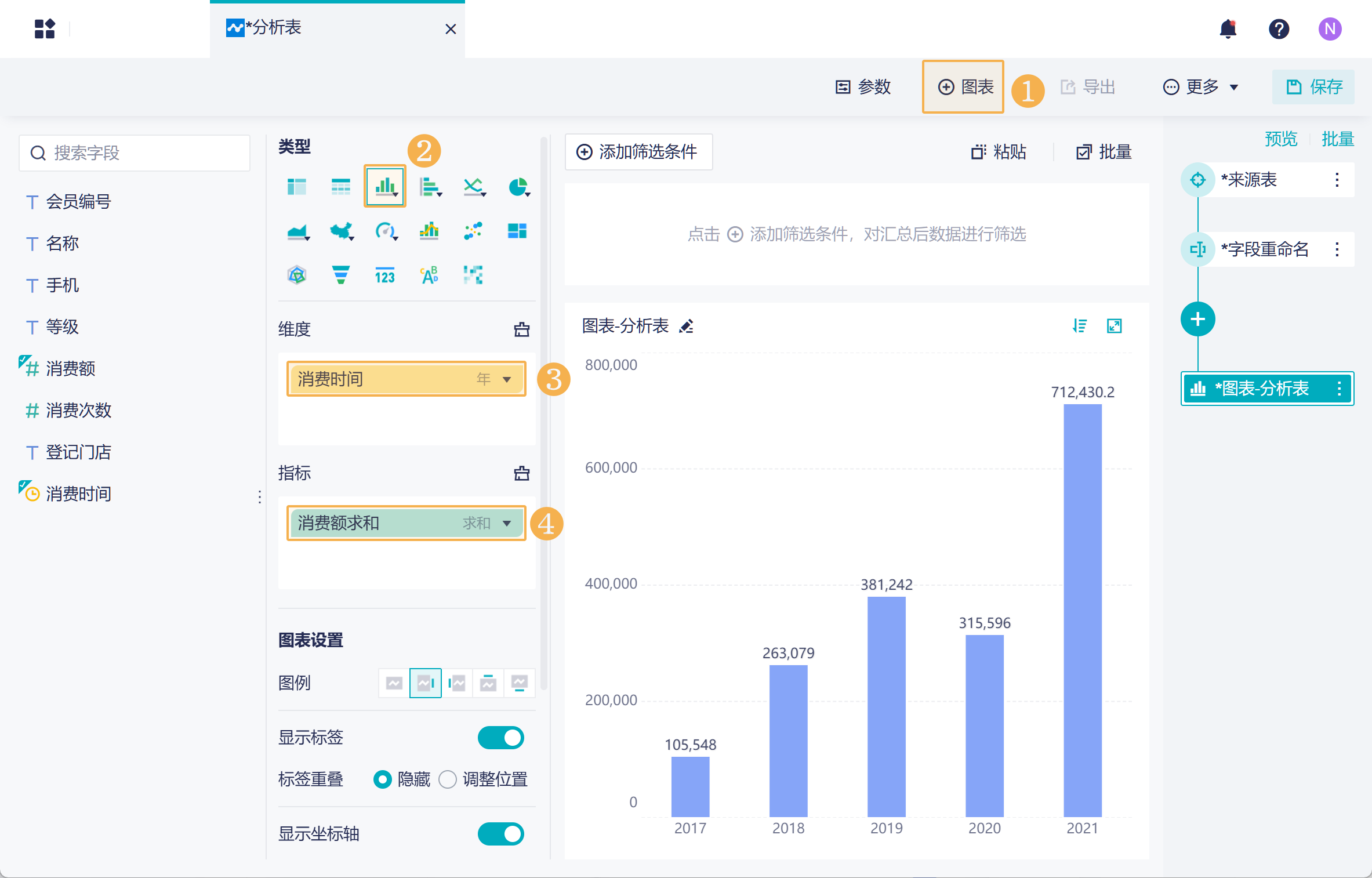

1）在分析表最后，添加一个图表。选择制作一张柱形图，展示不同年份的消费额。如下图所示：

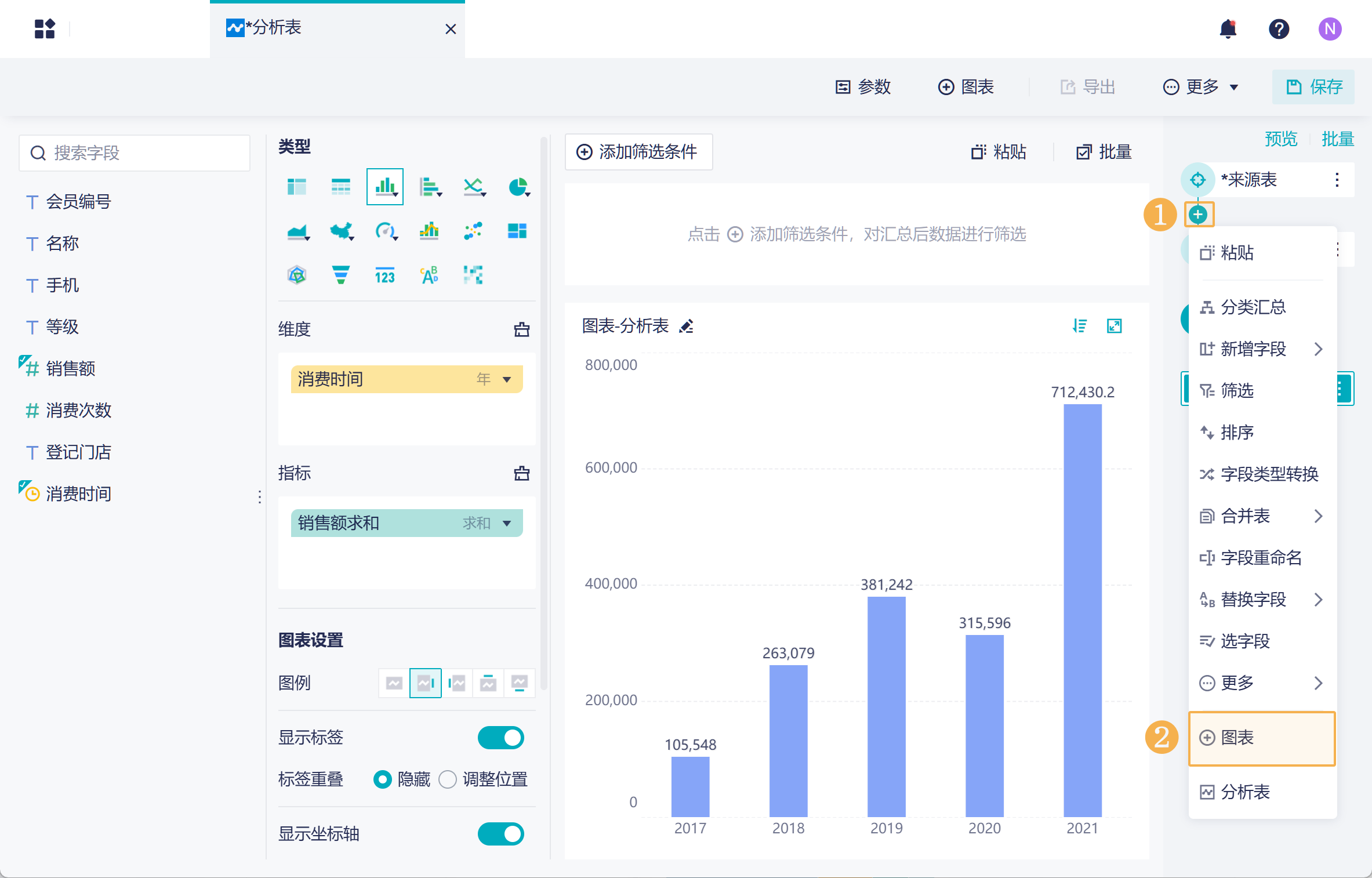

2）在两个步骤中间再添加一张图表，如下图所示：

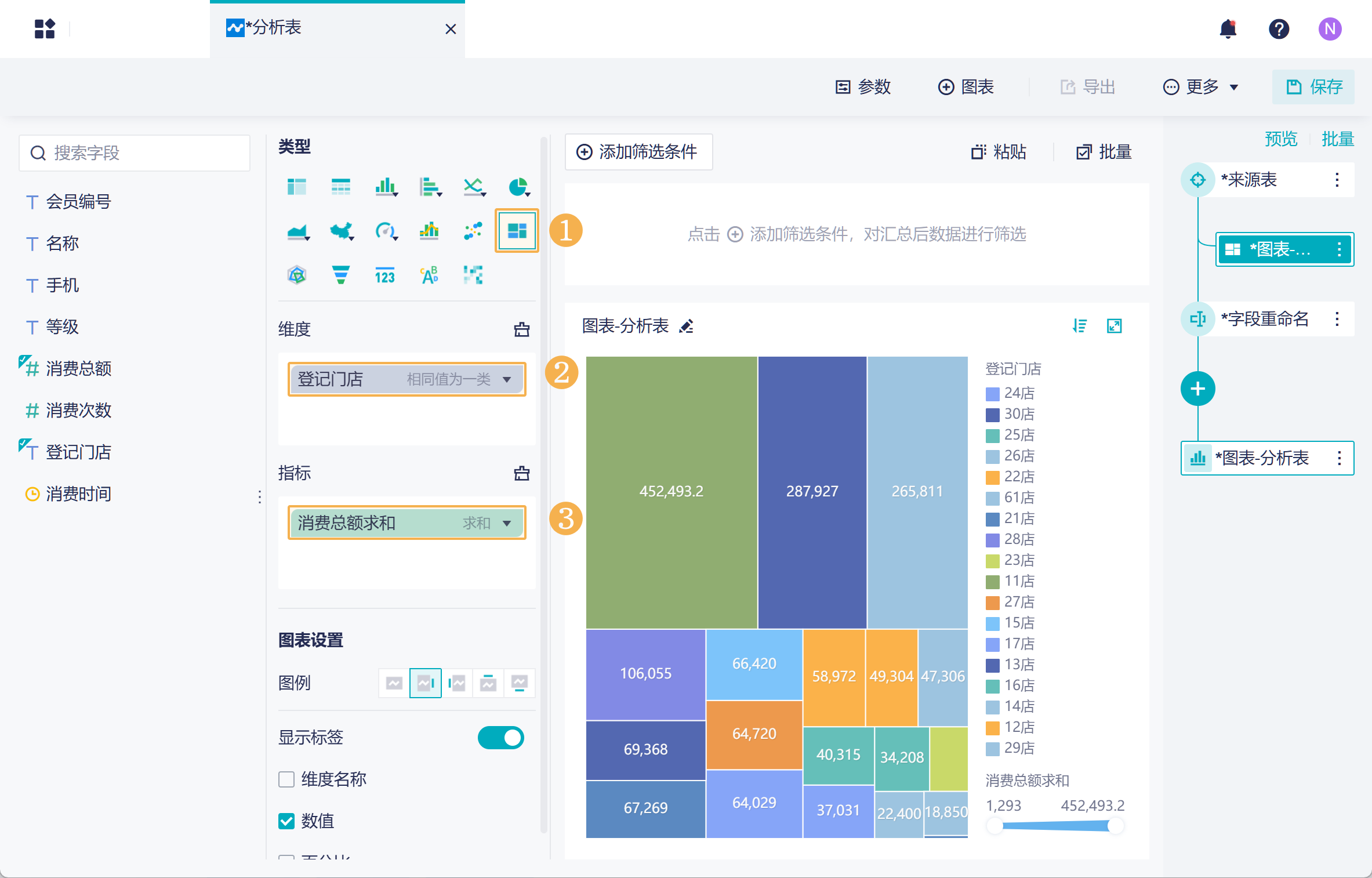

3）再制作一张矩形树图，展示了每个门店的消费额。如下图所示：

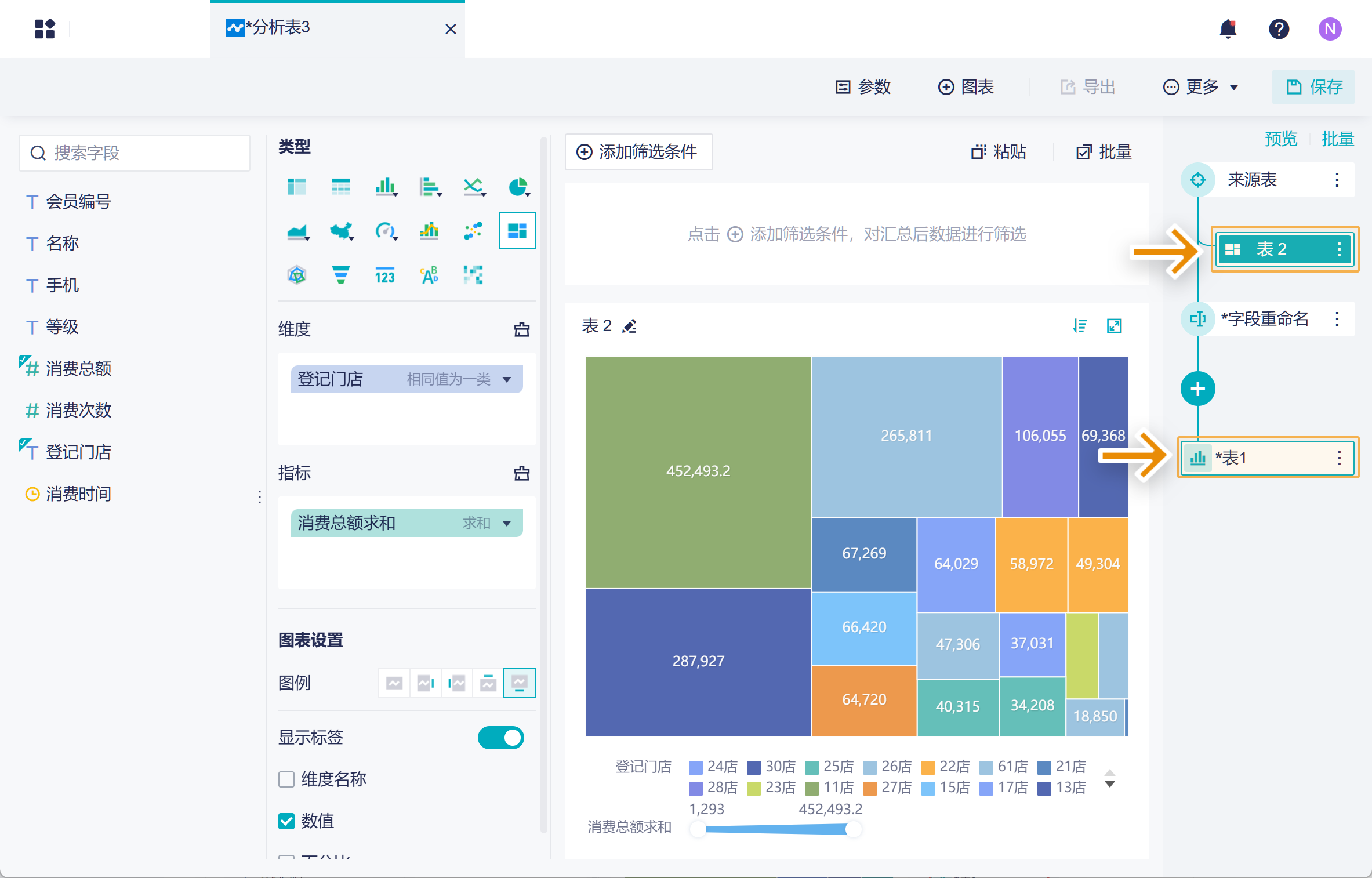

4）更改一下两个图表的名称，表 2 是表 1 前序历史步骤制作的图表，那么表 1 就是可以联动表 2 的。如下图所示：

3.3 效果展示

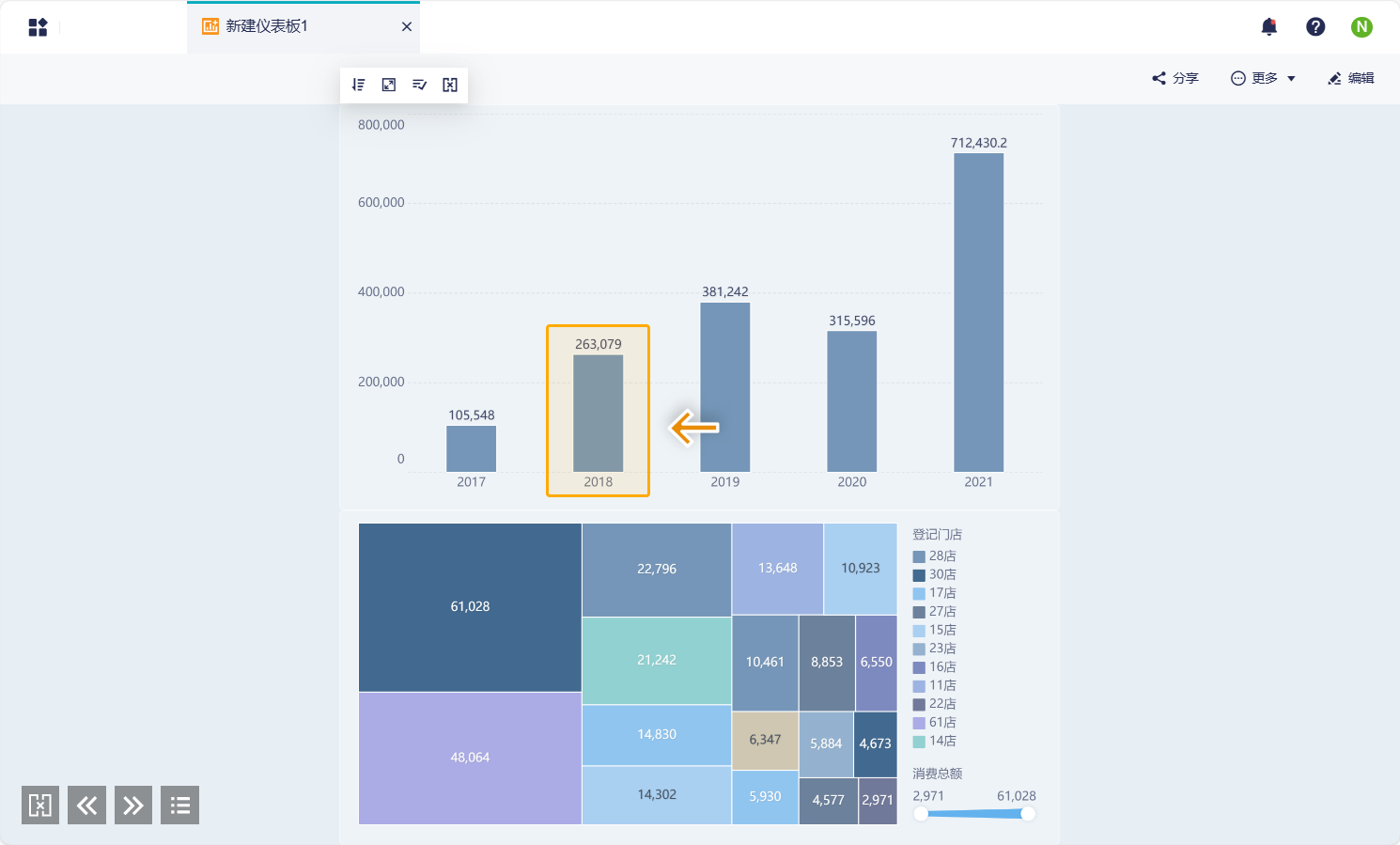

点击表 1 中 2018 年的柱子，那么就可以联动展示出 2018 年每个店铺的销售额。如下图所示：
